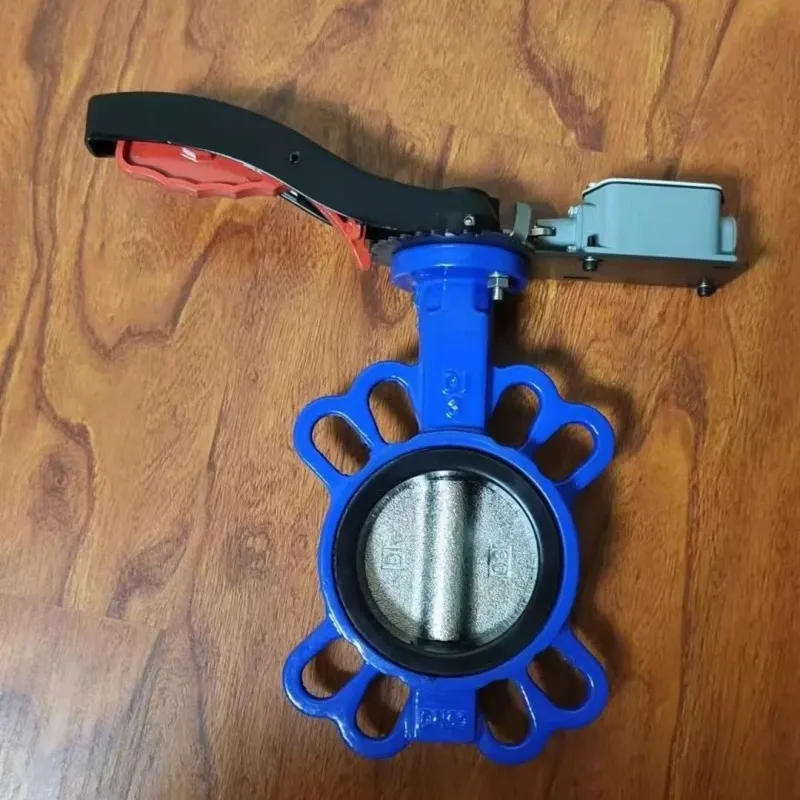

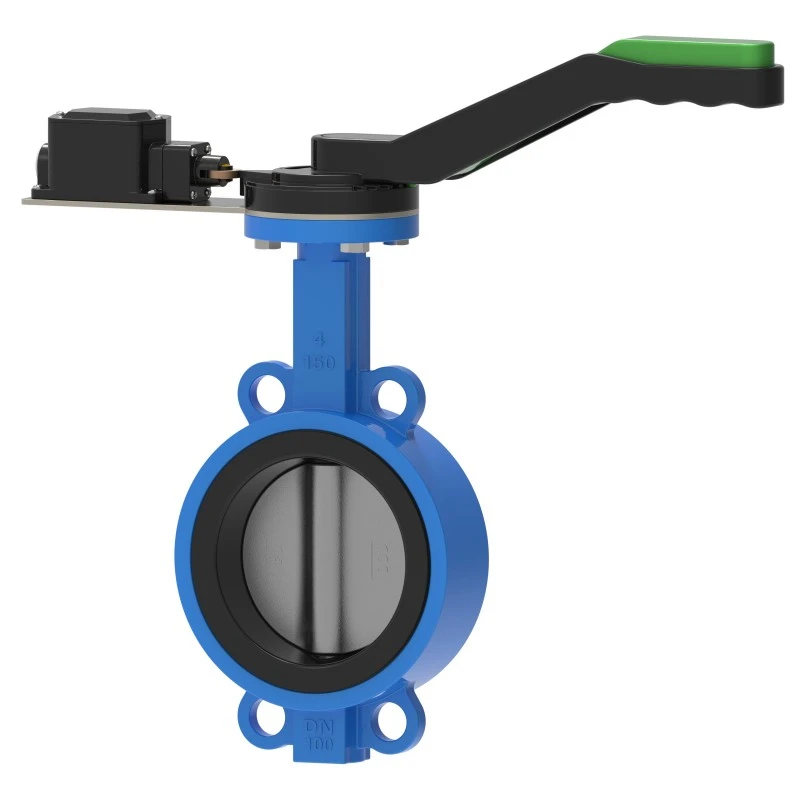

Comhla Féileacán Wafer Gníomhachtaithe Comhartha Luamháin dteagmháil Gníomhach

Tairgeann comhla féileacán aon-ghníomhaithe luamhán Waits Valve (dteagmháil gníomhachtaithe) dearadh dlúth, feidhmíocht rialaithe sreafa den scoth, agus praghas éifeachtach ó thaobh costais, rud a fhágann go bhfuil sé ina phríomhghléas rialaithe i gcórais píobaireachta tionsclaíocha. Úsáideann an tsraith seo de chomhlaí féileacán dearadh a oibrítear de láimh, gan bearradh, nach dteastaíonn aon luamháin, bearradh ná coscáin uathu, agus is féidir iad a oibriú de láimh ó phríomhlíonra.

Gnéithe agus Buntáistí:

Raon leathan méideanna

Tiomántán fearas péisteanna neamh-inchúlaithe

Léiríonn táscaire suímh mheicniúil iomasach go cruinn suíomh na comhla.

Tá samhlacha caighdeánacha feistithe le téitheoir frith-chomhdhlúthúcháin agus dhá lasca teorann cúnta. Rátáil Cosanta: IP67

Is comhla í an luamhán aon-ghníomhaithe comhla féileacán wafer (dteagmháil-gníomhachtaithe) comhla bolted idir dhá flanges píopa. Rothlaíonn a diosca 0° go 90° timpeall a aise, rud a chumasaíonn rialú oscailte agus gar. Tá struchtúr dlúth aige, meáchan éadrom (ach 30% go 50% de chomhla geata den mhéid céanna), agus oibriú tapa. I measc a phríomhghnéithe dearaidh tá:

Ábhar Coirp: Iarann ​​teilgthe liath (HT200/HT250), iarann ​​insínte (QT450-10), nó cruach dhosmálta. Oiriúnach do phíopaí le trastomhais ó DN50 go DN600.

Ceangal: Níl flange tógtha ann agus tá sé clampáilte idir flanges píopa ag baint úsáide as boltaí fada, rud a shábháil spás suiteála agus ailíniú flange a chinntiú.

Cineál Séala:

Séala Bog: Tá imeall diosca na comhla féileacán wafer aon-ghníomhaithe luamhán (dteagmháil gníomhachtaithe) brataithe le séala rubair nó PTFE. Comhlíonann sceitheadh ​​ag teocht an tseomra Aicme VI (≤0.1% x DN) agus tá sé oiriúnach do theocht ó -20 ° C go 150 ° C.

Gnéithe Feidhmíochta

Nuair a bhíonn sé oscailte go hiomlán, léiríonn tiús an diosca an t-aon fhriotaíocht sreafa, ag laghdú titim brú go 1/3 de chomhla geata den tsonraíocht chéanna, agus ag soláthar líneacht rialaithe sreafa den scoth.

Úsáideann an comhla féileacán wafer aon-ghníomhaithe luamháin (dteagmháil-gníomhach) struchtúr trí-eccentric (cosúil leis an HH44X) chun oscailt agus dúnadh náid frithchuimilte a bhaint amach, ag leathnú a shaol seirbhíse 3-5 huaire níos mó ná mar atá ag comhlaí féileacán traidisiúnta.

Feidhmchláir

Is féidir an comhla féileacán wafer aon-ghníomhaithe luamhán (dteagmháil-gníomhachtaithe) a úsáid sa tionscal peitriceimiceach, mar shampla píblínte ola agus gáis scaglainne (Aicme 150-600) agus ionraonta agus asraonta umar stórála aigéad agus alcaile.

Rialú uisce beatha coire, rialú uisce a scaiptear túr fuaraithe (is fearr le rónta crua le haghaidh DN200 agus os a chionn).

Cosc ar ais-sreabhadh asraon caidéil dóiteáin, córais uisce aerchóirithe lárnach i bhfoirgnimh ard-ardú.
